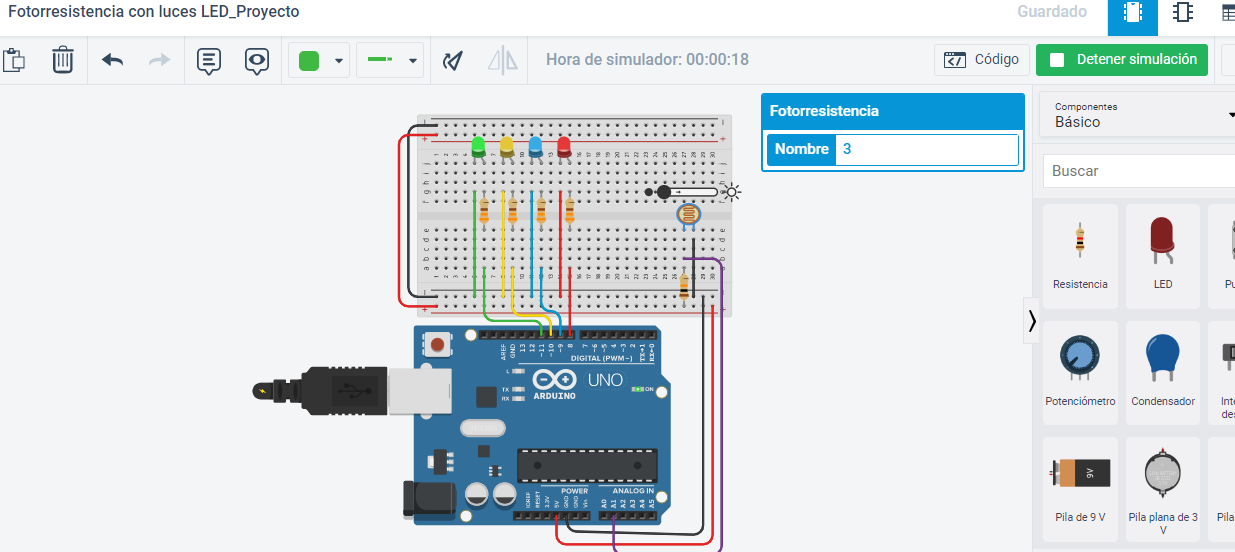

1. Elaboración y Diseño En Tinkercad Para probar su funcionamiento.

2. Funcionamiento

3. Código

//Fotorresistencia Con luces LED

int led=11;
int led2=10;
int led3=9;
int led4=8;
int foto=A1;
int intensidad=0;

void setup()
{
Serial.begin(9600);
pinMode(led, OUTPUT);
pinMode(led2, OUTPUT);
pinMode(led3, OUTPUT);
pinMode(led4, OUTPUT);
pinMode(foto, INPUT);
}

void loop()
{
intensidad=analogRead(foto);
Serial.print("Intensidad registrada: ");
Serial.println(intensidad);
delay(500);

if (intensidad>200){
digitalWrite(11, HIGH);
}
else{
digitalWrite(11, LOW);
}
if (intensidad>450){
digitalWrite(10, HIGH);
}
else{
digitalWrite(10, LOW);
}
if (intensidad>650){
digitalWrite(9, HIGH);
}
else{
digitalWrite(9, LOW);
}
if (intensidad>850){
digitalWrite(8, HIGH);
}
else{
digitalWrite(8, LOW);
}
}

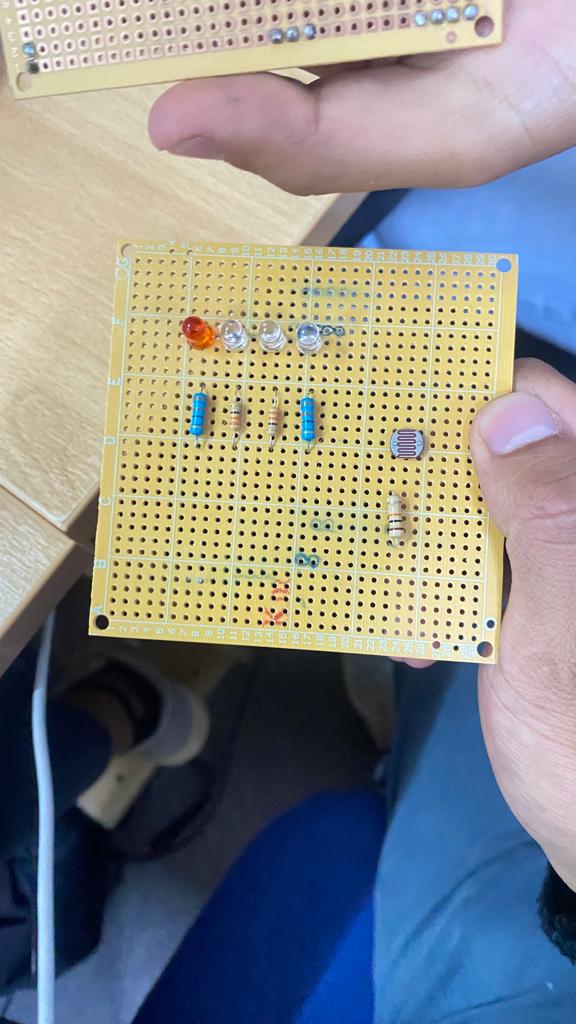

3. Proceso de Soldado en la Placa

4. Proceso de Verificación (Video Demostrativo)
