Instrucciones

En nuestra actividad elaboraremos un Theremín de notas musicales para conocer como funcionamiento del Sensor de Proximidad.

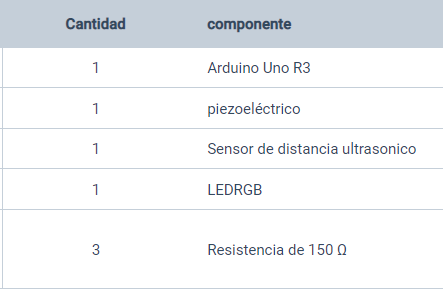

Materiales necesarios:

Para realizar nuestro Theremín necesitaremos los siguientes materiales:

Pasos para crear una conexión del proyecto Theremín con Arduino.

Aquí están los pasos para crear un theremin de notas musicales en Tinkercad:

1. Declaración de variables: Se declaran variables para los pines del buzzer, el sensor de proximidad, la duración del pulso y la distancia, y los pines para los leds rojo, azul y verde.

• buzzer

                       pin = 3

• sensor de proximidad:

                         trig = 4;
                         echo=5;

• Pines:

                       pin 6 = rojo;

                      pin 7 = azul

                     pin 8 = verde

2. Función setup(): En esta función se definen los modos de los pines, tanto para el buzzer como para los pines de entrada y salida del sensor de proximidad y los leds. Se inicia también la comunicación serial a 9600 baudios.

3. Función loop(): Se usa la función loop() para realizar las acciones continuamente. Se envía un pulso alto al pin trig y luego se pone en bajo. Se mide el tiempo del eco y se usa la fórmula para convertirlo en distancia.

4. Reproducción de notas: Luego, se usan if-else para producir diferentes notas musicales y encender diferentes colores de leds en función de la distancia medida por el sensor. Por ejemplo, si la distancia está entre 10 y 50 cm, se reproduce un DO y se enciende el led rojo. Si la distancia es mayor de 290 cm, no se reproduce ninguna nota y todos los leds permanecen apagados; y de esta  manera vamos haciendo lo mismo con cada nota musical, cambiando solo la distancia.

5. Impresión en la consola: Finalmente, se imprime la distancia y la nota reproducida en la consola serie para depuración y verificación.

Código fuente del proyecto:

int buzzer = 3; // define al buzzer en el pin 3
int trig = 4;
int eco=5;
int tiempo;
int distancia;
int rojo = 6;
int azul =7;
int verde = 8;

void setup()
{
pinMode(buzzer, OUTPUT);
pinMode (trig,OUTPUT); // SALIDA
pinMode (eco,INPUT); //ENTRADA
Serial.begin(9600);
pinMode(rojo,OUTPUT); //ENTRADA
pinMode(azul,OUTPUT); //ENTRADA
pinMode(verde,OUTPUT); //ENTRADA

}

void loop()
{
digitalWrite(trig,HIGH);
delay(1);
digitalWrite(trig,LOW);
tiempo=pulseIn(eco,HIGH);
distancia = tiempo/58.2; // constante que me permite conocer en centímetros la ubicación del objeto

// va a reproducir un DO entre 10 a 50 centímetros
if ((distancia >10) and (distancia<50))
{
tone (buzzer,261.63);
digitalWrite(rojo,HIGH);
digitalWrite(azul,LOW);
digitalWrite(verde,LOW);

delay(500);
Serial.print("Do:");
Serial.println(distancia);
}

// va a reproducir un RE entre 50 a 90 centímetros

if ((distancia >50) and (distancia<90))
{

tone (buzzer,293.66);
digitalWrite(rojo,LOW);
digitalWrite(azul,HIGH);
digitalWrite(verde,LOW);
delay(500);
Serial.print("Re:");
Serial.println(distancia);
}

// va a reproducir un MI entre 90 a 130 centímetros

if ((distancia >90) and (distancia<130))
{
tone (buzzer,329.63);
digitalWrite(rojo,LOW);
digitalWrite(azul,LOW);
digitalWrite(verde,HIGH);
delay(500);
Serial.print("Mi:");
Serial.println(distancia);
}

// va a reproducir un Fa entre 130 a 170 centímetros

if ((distancia >130) and (distancia<170))
{
tone (buzzer,349.23);
digitalWrite(rojo,HIGH);
digitalWrite(azul,HIGH);
digitalWrite(verde,LOW);
delay(500);
Serial.print("Fa:");
Serial.println(distancia);
}

// va a reproducir un Sol entre 170 a 210 centímetros

if ((distancia >170) and (distancia<210))
{
tone (buzzer,392);
digitalWrite(rojo,HIGH);
digitalWrite(azul,LOW);
digitalWrite(verde,HIGH);
delay(500);
Serial.print("Sol:");
Serial.println(distancia);
}

// va a reproducir un La entre 210 a 250 centímetros

if ((distancia >210) and (distancia<250))
{
tone (buzzer,440);
digitalWrite(rojo,LOW);
digitalWrite(azul,HIGH);
digitalWrite(verde,HIGH);
delay(500);
Serial.print("La:");
Serial.println(distancia);
}

// va a reproducir un Si entre 250 a 290 centímetros

if ((distancia >250) and (distancia<290))
{
tone (buzzer,493.88);
digitalWrite(rojo,HIGH);
digitalWrite(azul,HIGH);
digitalWrite(verde,HIGH);
delay(500);
Serial.print("Si:");
Serial.println(distancia);
}

else
{
noTone(buzzer);
digitalWrite(rojo,LOW);
digitalWrite(azul,LOW);
digitalWrite(verde,LOW);
}
}

Desarrollo

THEREMÍN MUSICAL

https://www.tinkercad.com/things/beRs4ILAZkM
