🔩 Conexiones de un piezo y pulsador con Arduino

En nuestra actividad elaboraremos un piano para conocer como funcionan los pulsadores y el piezo (buzzer).

• Materiales.

Para realizar nuestro piano necesitaremos los siguientes materiales:

• Diagrama de conexión del proyecto de un piano electrónico con Arduino.

El diagrama de conexión parece algo complicado, sin embargo, la verdad es que es muy sencillo llevar a cabo las conexiones. Este es el diagrama:

Ahora armaremos nuestro piano, acontinuación se muestra los siguientes pasos:

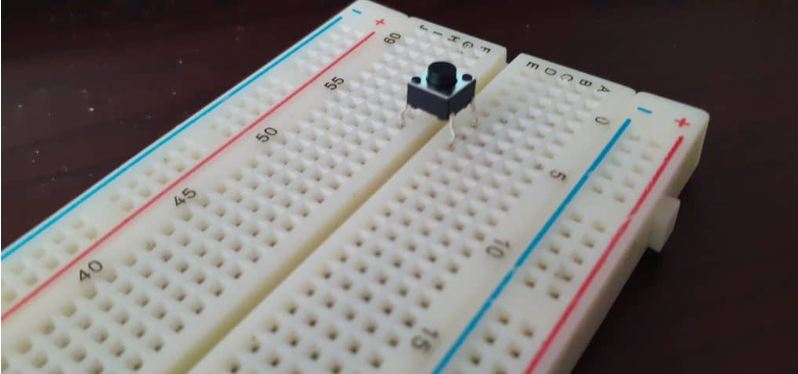

1. Se coloca el Pulsador sobre el protoboard, de esta forma:

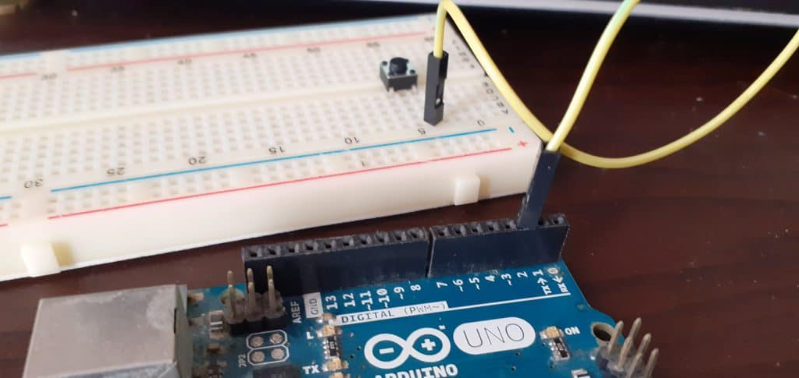

2. Se conecta un jumper, desde la salida del pulsador hacia uno de los pines del Arduino:

3. La otra patilla del pulsador, la conectaremos al carril GND, en mi caso, he utilizado un pequeño cable obtenido de un cable RJ45, para hacer más fácil la instalación, aunque si compras el producto que te he recomendado, ya tendrás jumpers de este tamaño y que se ajustan de una mejor forma:

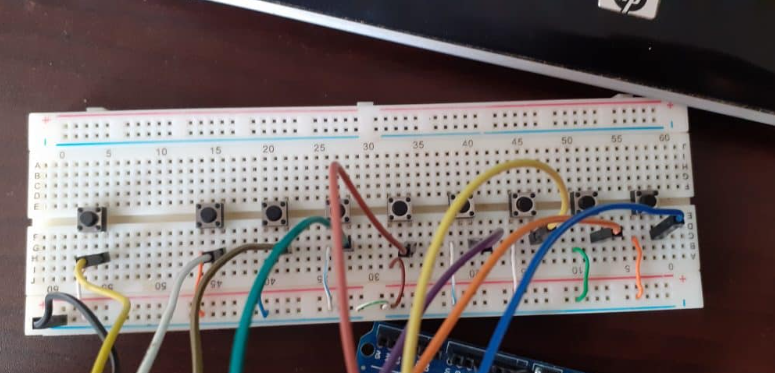

Esta misma acción, la repetiremos para cada uno de los pulsadores, de tal forma, que debería quedarte algo así la conexión:

No podemos olvidarnos de la bocina, ésta la conectaremos al pin número 11. El cable color rojo va al pin, y el de color negro va a GND.
