Materiales

• 5 LED de diferente color.
• 5 Pulsadores.
• 10 Resistencia de 330 Ω.
• 1 Placa de baquelita.
• 1 Tira de pines.
• Cautín.
• Estaño.
• Pasta para soldar.

Pasos

1. Elaboración y diseño En Tinkercad para probar su funcionamiento.

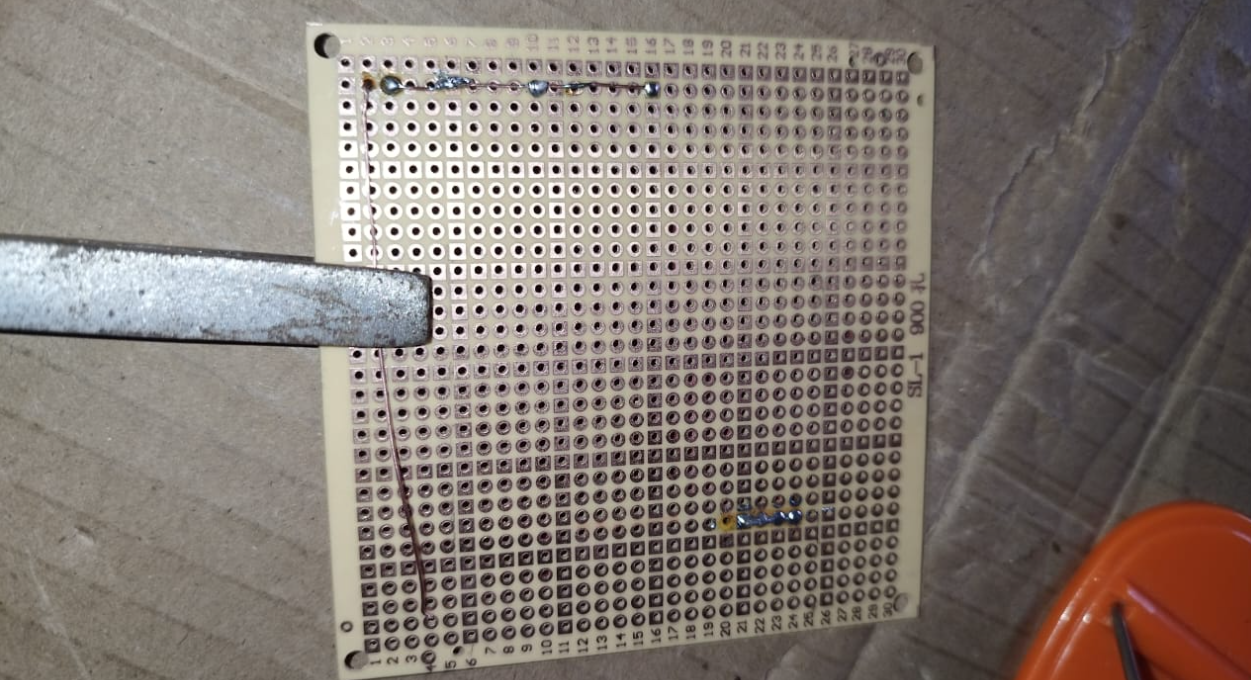

2. Esquematizar y dibujar el circuito sobre la placa de baquelita para determinar la posición de los leds, resistencias y pulsadores, así como las líneas de tierra y la línea de energía de 5V.

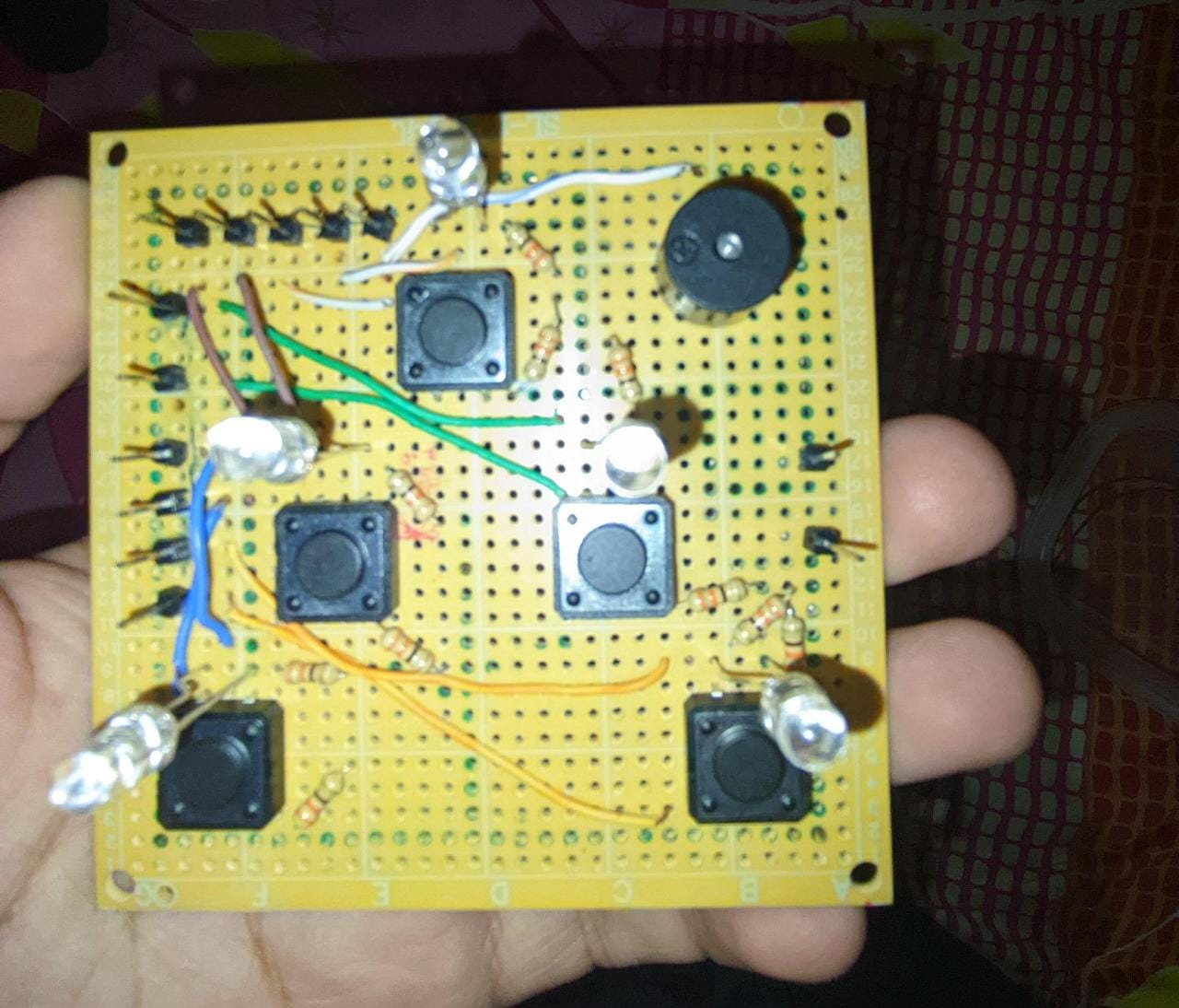

3. Colocar los componentes en la placa, asegurándose de su correcta ubicación y alineación.

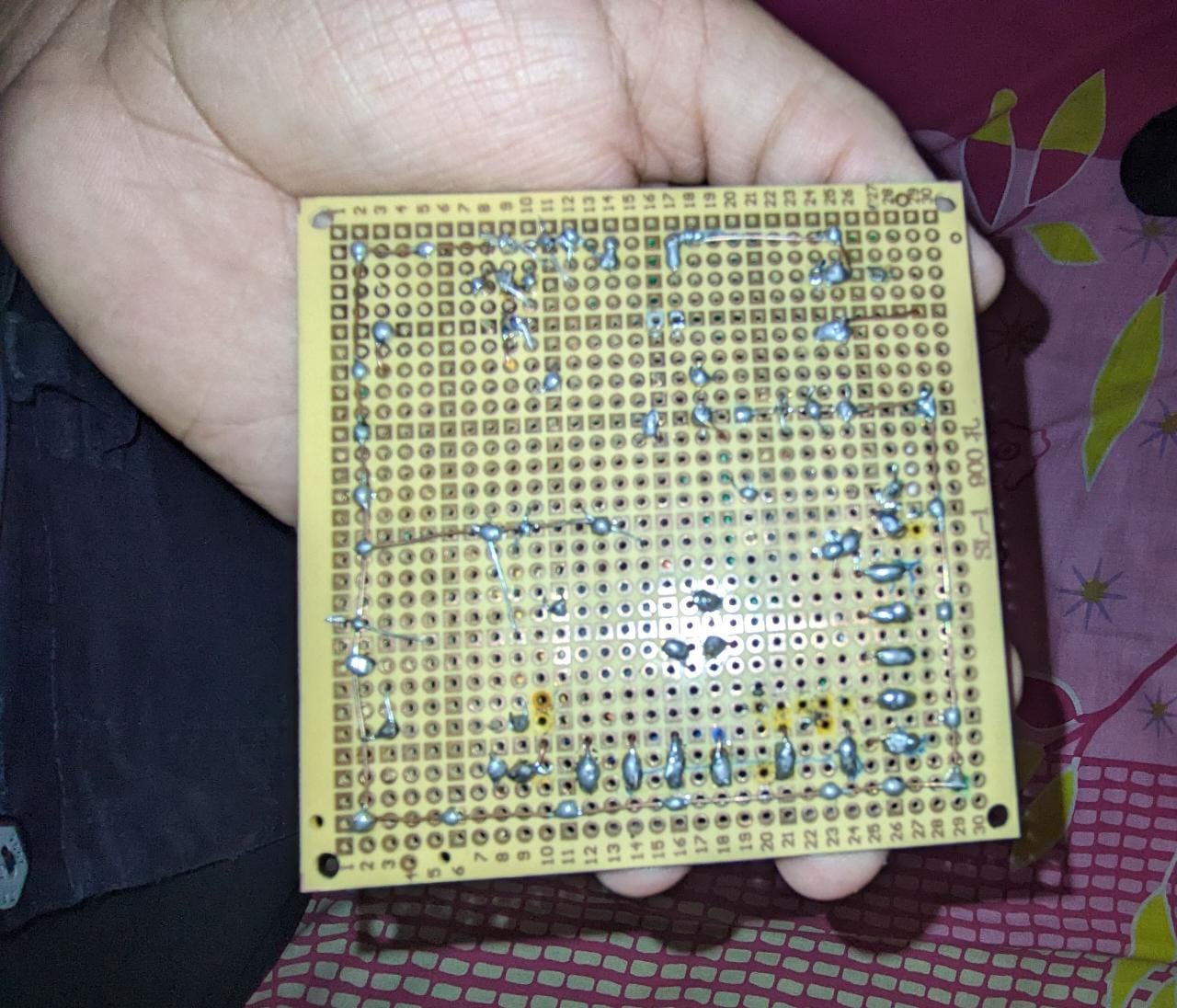

4. Conectar las resistencias y los leds en serie, siguiendo el esquema del circuito. Asegurarse de que estén bien soldadas y que no haya cortocircuitos.

5. Conectar el pulsador y suelde la tira de pines de acuerdo al circuito, asegurándose de que quede bien fijado y conectado según el diagrama esquemático.

6. Conectar la línea de tierra y la línea de energía de 5V, asegurándose de que estén correctamente conectadas y no haya cortocircuitos.

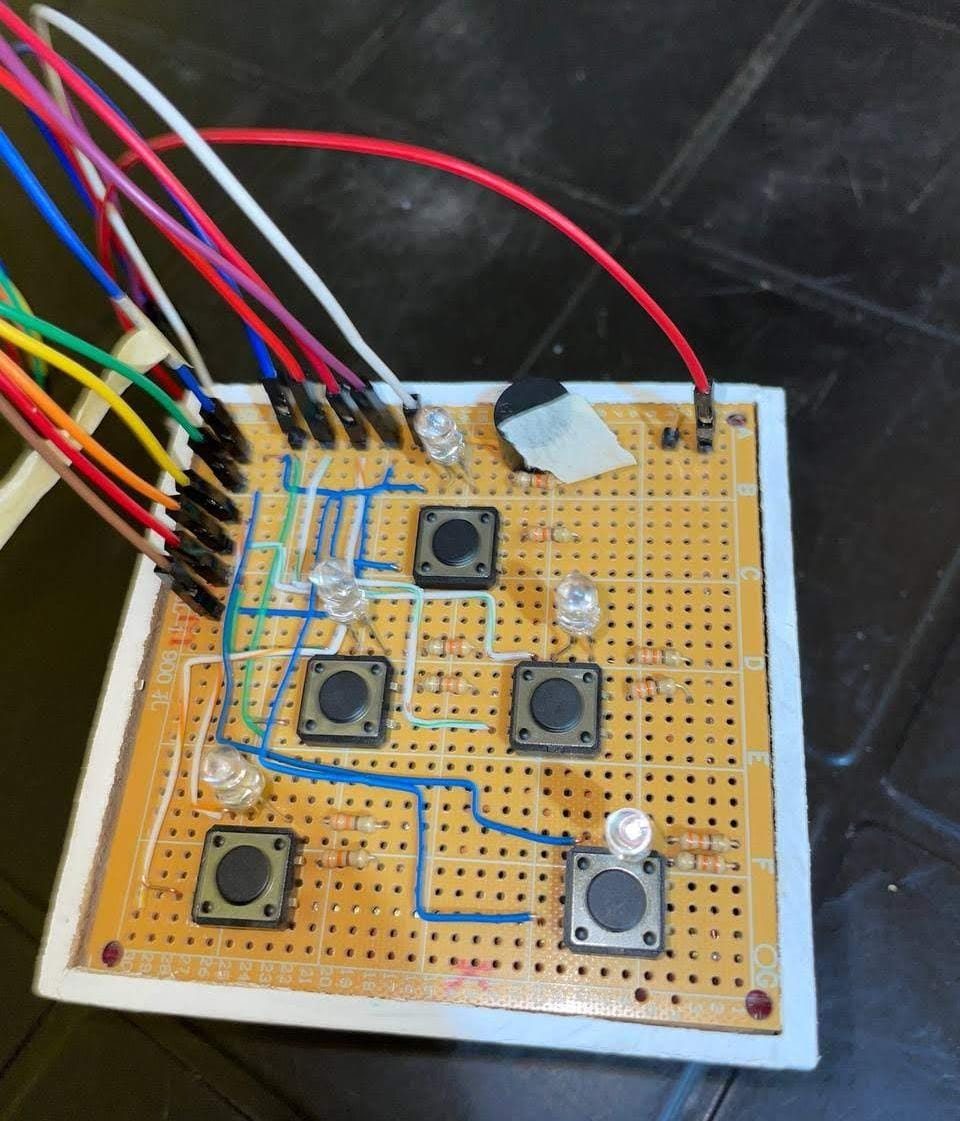

7. Conectar la baquelita al Arduino y verificar que todas las conexiones están bien soldadas y que no hay cortocircuitos en el circuito.

Video funcionando:
